搖臂式纏繞包裝機技術參數

一、總述

全自動搖臂式在線纏繞膜機是將拉伸膜自動纏繞到帶托盤的貨物上的設備。對紙輥起到防潮防塵的真空包裝作用，從(cong) 而起到了對產(chan) 品的保護、節約包裝成本、降低工人勞動強度、提高包裝效果的專(zhuan) 用設備。

1、包裝線組成

A、控製係統                                     1套

B、搖臂纏繞機主機                               1台

C、自動上膜係統                                 1套

D、自動斷膜係統                                 1套

2、包裝線動作過程

 （1）準備工作

上膜：開啟電源，打開電控箱，閉合空氣開關(guan) ，關(guan) 閉電控箱用鑰匙打開開關(guan) 。人工將膜穿好並引出放入上膜器將膜夾住(隻有第一個(ge) 循環過程需人工上膜，以後設備會(hui) 自動上膜)，工作人員根據貨物情況更改控製麵板上的包裝層數等參數，確認後按下啟動鍵按，開始運行。

 （2）設備按照預先設定的參數運行

貨物輸送至進貨位，自動啟動或手動啟動（自動啟動和手動啟動轉換）輸送線，產(chan) 品輸送到達纏繞機位（停止位置由光電開關(guan) 控製），轉臂係統開始繞貨物旋轉，同時膜架開始升降，送膜電機送膜，即對貨物及托盤進行包裝。包裝結束後，轉臂停到原點位置，自動上斷膜係統對貨物進行自動斷膜、撫膜過程，撫膜過程完畢後，自動上斷膜係統回到原點位置，包裝過程完畢輥筒輸送係統啟動，自動將產(chan) 品輸送到出貨位（停止位置由光電開關(guan) 控製），至此完成一個(ge) 循環，重複上述動作可連續包裝。

（3）換膜

當一卷纏繞膜即將用完時需要停機關(guan) 閉電源，人工換膜並從(cong)

步驟一開始。

二、包裝線組件及主要技術參數

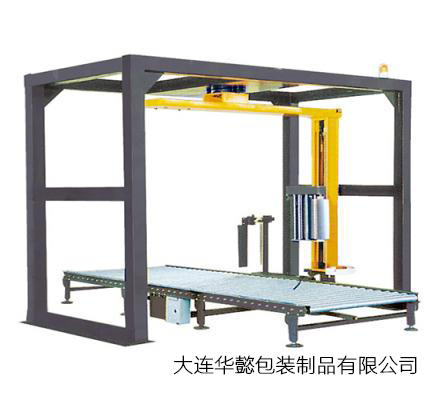

  1、ER1800FZ-PL搖臂式在線纏繞膜機

  （1）主要技術參數

   1)裹繞參數

       裹繞規格：MAX（1200mm*1100mm*1300mm），1300mm為(wei) 包含托盤的總高度。

       生產(chan) 能力：20-40托/小時（根據包裝物高度和包裝層數有所變化）

       懸臂速度：6-15rpm

       功率：2.3kw

       電壓：AC 380V  50HZ 三相

       主機重量：1080kg

       氣壓：0.5-0.7Mpa

     2)使用材料：

材料

寬度

厚度

膜卷內(nei) 徑

膜卷外徑

LLDPE

拉伸膜

500 mm

20μm

75mm

≤260 mm

     3)工作電源： AC380V/50HZ 20A-3p

務必使用單獨固定電源，嚴(yan) 禁使用臨(lin) 時線或與(yu) 其他設備合用電源，電壓不得低於(yu) 360V，或高420V,接線時請核對火線零線和地線(因電源不正確引起的電氣損壞和其他損壞不在保修之列)。

     4)包裝速度：20-40托/小時（根據包裝物高度和包裝層數有所變化）

     5）輸送線高度：710mm（客戶自備）

     6)整機尺寸:3800mm*1800mm*3000mm

     7）氣動係統工作壓力：0.4-0.6Mpa

 2設備組成

    1）控製係統

       a.PLC及觸摸屏顯示控製,纏繞層數及次數可變更

        b.設有控製櫃、操作箱。有顯示屏和操作按鈕來設置包裝層數，包裝速度、出膜速度等。

       c.轉臂旋轉、膜架升降均采用無級變頻調速，操作方便，便於(yu) 控製包裝效果。

d.光電感測進貨及出貨貨物位置

e.隨機加固纏繞功能，可對局部進行特殊保護

        f.膜架送膜速度變頻可調。

        j.操作簡單：隻需按自動運行按鈕，即可完成整個(ge) 包裝過程。

        h.精選電器控製元件，可靠性高；且自動手動隨時轉換。

        i.特殊包膠導棍，最小限度損傷(shang) 纏繞膜，保證出膜平整、光   滑拉伸均勻。

機械簡介： Y係列圓筒式纏繞包裝機對圓筒狀物體(ti) 進行軸向包裝，實現物體(ti) 的整體(ti) 裹包。有利於(yu) 貨物的儲(chu) 存、運輸及周轉，具有防塵、防潮、保潔的作用。其包裝成本低、效率高、提高包裝檔次。同時，根據包裝的實際需要，可選用圓筒-托盤兩(liang) 用型，自動頂出裝置，自動在線等設備。

    2）膜架係統:

膜架為(wei) 動力預拉伸機構，預拉伸可達250% ；

雙導軌結構，平穩可靠；

膜架升、降速度、送膜速度分別可調；

頂部及底部纏繞數分別單獨控製；

特殊包膠導棍

薄膜係統隨動機構，一拉即可；

送膜電機速度變頻可調；

膜架升降電機速度變頻可調。

    3）懸臂驅動係統:

變頻調速，6～15rpm轉可調；

由安全光電探測器控製的高靈敏度緊急停車係統；

懸臂包裝完自動複位；

懸臂電機，速度變頻可調，帶刹車係統；

另外增加電磁離合器輔助刹車，保證安全。

     4）自動上斷膜係統

上斷膜部件

氣動夾膜裝置，夾持可靠；

氣動撫摸，加熱絲(si) 熔斷方式；

壓縮空氣：0.4-0.6Mpa

    3)安全防護係統

整機配有閃光報警器，出現異常時自動報警

主機有急停按鈕 搖臂安裝防撞光電
